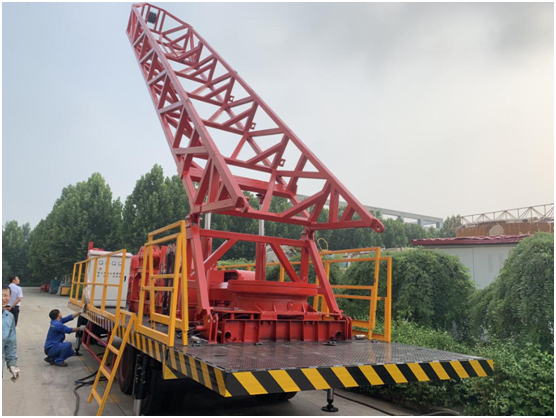

四台新型SPT-600型水井钻机研制完毕并顺利发往巴基斯坦

9/26/2019 5:01:35 PM

  由山东建勘钻井设施有现公司官网发明的四台新式的SPT-600型压水井钻机,近年预祝起装运到伊朗,为“那里沿途”建筑给出重大贡献。

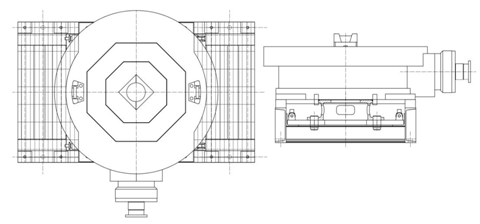

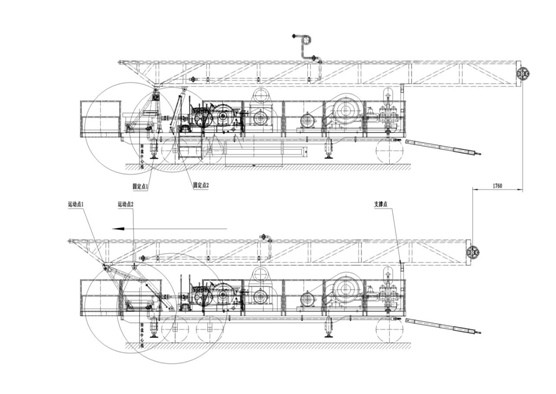

  该型钻机钻塔依据油缸起塔油缸可建筑体橫向活动1760mm,表明钻机在活动和及运输工作状态时设计不光滑,成功的 很好解决了拖挂车钻机钻塔“前短后长”的害处。该型压水井钻机转盘便用∅670mm通径转盘,转盘录入轴接连盘按JN162万向轴接连尺寸规格加工制作,带油缸流阀机购,减震外侧按装栅格网底板。阀井流阀采用了油缸控制,在阀井流阀上按装两人开闭油缸,促进改革阀井流阀开闭,更有效减小了运营者的劳动课承载力,便用便利牢靠。



      SPT-600型拖车式水井钻机主要性能和参数
1 钻探能力
开孔直径                         Φ670                   mm
钻孔深度                         Φ127钻杆  600          m
2 转盘
转盘通孔直径                     Φ670                   mm
转盘转速(正转)                 154、89、56、39         r/min
转盘转速(反转)                 154、89、56、39         r/min
转盘最大可承受扭矩               25                      kN.m
3 提升系统
提引水龙头、游动滑车额定负荷     350                     kN
钻塔额定负荷                     600                     kN
钻塔有效高度                     13.5                    m
4 卷扬机
卷扬机单绳提升能力                90                      kN
钢丝绳直径D-6×19                Φ19.5                  mm
钢丝绳容量                        160                     m
卷扬机最快提升速度                3.3                    m/s
平均单绳提升速度                  1.4                    m/s
5 动力机
电机型号                          Y280M-4
电机功率                          55                     kW
电机转速                          1500                   r/min
6 泥浆泵
泥浆泵型号                        BW850/50
泥浆泵压力                        50kg/cm²
泥浆泵排量                        850L/min
7 主动钻杆
主动钻杆规格                      □108×108×10000        mm
8 拖车
拖车负荷                         300                     kN
拖车在公路上行驶速度             20                      km/h
拖车结构型式                     全挂车悬挂
拖车轮胎                         750型加重16层钢丝轮胎
外形尺寸(长×宽×高)            10000×3000×1130       mm
9 液压系统
泵站                             160L×16MPa×5.5Kw
起塔油缸                         HSGK01-140/80E-1301  行程L=1200
支腿油缸                         HSG140/100-450,配8通径双向液压锁
多路换向阀                       ZS1-L10E-YT.YT.YT.YT.YT
10 电器系统
启动方式                         自耦降压启动(手/自)
启动负载                         55kW两台
漏电保护                         DZ100A三相漏电空开
附属设施                         带井场照明和电焊
结构形式                         防雨设计
11 钻机整体参数
钻机外形尺寸                      14431×3000×3660       mm
整机质量                          250                   kN
